プレス品やレーザー加工品に幅広く対応

BURRY TACK Ⅲ-CT型(乾式)/BURRY TACK Ⅲ-CT-W型(湿式)

本機は、独自の開発により、2本の研磨ホイールをそれぞれ独立した別駆動方式の機構により成り立っております。
各研磨ホイールは正回転、逆回転とそれぞれ別の回転で回わり、また同時に左右10mm間隔のオシュレーション運転を致します。
この機構からバリの取れる方向性がなくなり、どんな形状の物でも、まんべんなくバリを綺麗に除去することが出来ます。
本機には、ドライ加工で行う「乾式」と、水溶性研削液をかけながら加工を行う「湿式」の2機種、取り揃えております。
それぞれの特性を行かした上で機種の選択が行えます。

乾式型

湿式型

乾式型・湿式型構造仕様図(拡大)は、上記画像をクリックしてください。

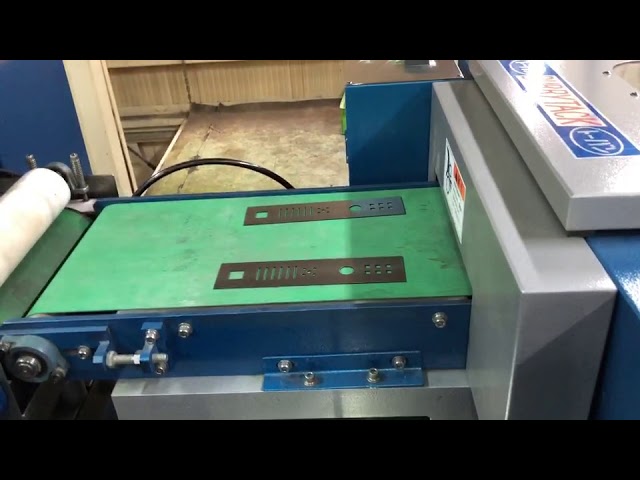

搬送部

搬送部はベルト搬送式を採用しております。ベルトコンベアーの 上にワークを乗せて搬送させます。
本機のワークチャッキング 機構には、電磁マグネットを採用しております。
強力なマグネットにより、高速で回転する研磨ホイールに 飛ばされることなくしっかりとチャッキングされながら 搬送されます。
ワーク片面のバリ取りに対して研磨ホイールは 2本設置されておりますので、高く立ち上がったバリも研磨 ホイールの強い加圧によってワークがずれたり、飛んだりする ことなく、安定したバリ取りが行なえます。

機械仕様

板厚 0.5t~5.0t
最大板幅 300mm, 600mm, 900mm
板長さ 鉄10mm以上~無制限(非鉄60mm以上無制限)
送りスピード 0~8m/min
乾式仕様 集塵機0.75kw~
湿式仕様 濾過装置1.0kw~
機械寸法(300型) W1185 x L1320 x H1150 1050kg

乾式タイプには、通常、集塵機がオプションで付きます。それに対して湿式タイプは研削液を濾過する必要があるため、濾過装置が付きます。

集塵機

電源:3相200V
出力:0.75kw 1.5kw 2.2kw
口径:φ125 (0.75, 1.5kw) φ150 (2.2kw)
風量:0.75 = 12m3/min 1.5 = 25m3/min
(50Hz):2.2 = 40m3/min

濾過装置

電源:3相200V
出力:1.0kw~
ポンプ:400W×2台
一次処理:マグネットセパレーター
二次処理:ろ布フィルター (5μ, 10μ, 20μ, 50μ)
